Фальцевая кровля

Фальцевая кровля – вид сплошного покрытия из металлических листов. Панели соединяют между собой замками, настил такого типа практически монолитный. Кровли хорошо противостоят сильным ветрам, выдерживают значительное количество снега.

Главное преимущество таких покрытий – долговечность. Для фиксации панелей и соединения их между собой не нужно проделывать отверстия под метизы. Элементы крепят кляммерами и замками, это уменьшает проникновение влаги под покрытие и препятствует коррозии металла. Срок службы таких кровель составляет от 30 лет.

Фальцевые кровли также отличает:

  • Надежность. Замковое соединение обеспечивает хорошую сопротивляемость ветру и другим эксплуатационным нагрузкам. Металл не изменяет свойств при перепадах температур, длительном воздействии солнечного света. Для компенсации температурной деформации применяют подвижные или «плавающие» фиксаторы.
  • Приятный внешний вид. Сплошные кровли из металлических листов, панелей, окрашенных полимерным покрытием, подходят практически к любому стилю архитектуры.
  • Высокая ремонтопригодность. При необходимости поврежденные панели легко заменить на новые. Ремонтные работы не требуют замены всего настила.
  • Небольшой вес. Листы металла весят в 3-4 раза меньше керамических и цементных материалов. Фальцевые кровли позволяют сэкономить на несущих кровельных конструкциях, транспортировке. Для подъема фигур на крышу не требуется оборудование с большой грузоподъемностью.

К недостаткам покрытий относится значительная трудоемкость монтажа. Устройство фальцевых кровель требует высокой квалификации работников, неплотно обжатый шов может привести к протечкам и коррозии настила.

Область применения фальцевых кровель

Сфера применения фальцевых покрытий – крыши с уклоном от 50 любой площади и конфигурации. Благодаря надежности, влагонепроницаемости и долговечности, настил применяют для скатных, вальмовых, купольных кровель, крыш сложной конфигурации. Фальцевые панели подходят для частных домов и коттеджей, объектов культурного наследия, крытых стадионов, других зданий.

На сооружениях с кровлями значительной площади сооружают рулонные покрытия. При этом применяют рулонный металл с предварительно сделанными фальцами. Бухты разматывают на крыше, замки также доделывают прямо на объекте. Для закрытия применяют автоматические и полуавтоматические фальцезакаточные машины. Такое оборудование позволяет создавать надежные плотные соединения за один проход. Места примыканий к другим кровельным конструкциям, участки сложной формы покрывают панелями требуемой конфигурации. Такая технология позволяет значительно уменьшить время монтажных работ. Для покрытий кровель небольшой площади используют панельные элементы.

Материалы для фальцевых кровель

В производстве кровельных панелей применяют оцинкованный прокат из конструкционной стали, медь, алюминий, сплав цинк-титан. Рассмотрим преимущества материалов:

  • Сталь, покрытая цинком. Недорогой материал, средний срок службы такой кровли составляет 30 лет. Панели для фальцевых покрытий также делают из стального проката с полимерным покрытием. Такой материал дороже и служит до 50 лет.
  • Медь. Металл не подвержен коррозии. Медные фальцевые кровли могут прослужить до 150 лет. Единственный недостаток материала – высокая цена.
  • Алюминий. Металл также стоек к коррозии. Период эксплуатации алюминиевых панелей составляет до 80 лет. Стоимость материала несколько ниже медных листов или рулонов.
  • Цинк-титан. Прочный нержавеющий материал. Обладает значительной сопротивляемостью к нагрузкам и коррозии. Срок службы составляет до 100 лет.

Период эксплуатации фальцевых кровель во многом зависит от качества монтажа и типа швов. Рассмотрим виды фальцев, применяющихся для соединения панелей.

Виды фальцевых швов

Различают несколько видов фальцевых замков. Самой простой – одинарный стоячий или лежачий фальц. Такие замки не обеспечивают герметичного соединения при небольших уклонах и в местах скопления влаги. Область применения одинарных стоячих или лежачих фальцевых соединений – покрытие скатов со значительным уклоном. Такие замки используют на кровлях с углом уклона больше 250, в некоторых случаях применяют специальные герметизирующие прокладки и обрабатывают швы влагонепроницаемыми составами.

На крышах с небольшим уклонам панели соединяются двойным фальцем. В зависимости от крутизны скатов применяют стоячие или лежачие замки. Последние используют на крышах 10-250, область применения стоячих фальцевых замков – скаты от 50, сложные кровли, места вероятного скопления влаги. Для лучшей герметичности соединений также применяют прокладки и обрабатывают примыкания влагоизолирующими составами.

Самозащелкивающиеся соединения – относительно новый вид замков. Панели уже имеют сформированные фальцы, фиксация осуществляется простым нажатием и последующей закаткой. Самозащелкивающиеся замки позволяют значительно сократить время монтажа покрытий, их применяют на крышах значительной площади.

Типовое решение паро-, тепло- и гидроизоляции

типовые решения паро и гидроизоляции

В области устройства кровель и облицовки фасадов обязательно учитываются аспекты строительной физики, касающиеся надежности и безопасности. Система металлических профилированных панелей прошла, длительные испытания и доказала, что является идеальным проектным решением для объектов жилого, промышленного и коммерческого назначения.

Устройство фальцевых кровель

Выбор покрытия делается на стадии проектирования здания. При этом принимают во внимание угол уклона скатов, предполагаемую ветровую нагрузку, средний уровень остатков в регионе.

Устройство покрытий осуществляется в несколько этапов:

  • Проведение замеров и расчетов количества и формы панелей.
  • Изготовление фигур.
  • Подготовительные работы.
  • Монтаж покрытия.
  • Контроль качества.

Для расчета количества панелей или рулонов необходим чертеж крыши с указанием размеров и обозначением формы. Если проектной документации нет, необходимо делать замеры и выполнить эскиз. Расчеты делают по специально разработанной методике, позволяющей определить количество фигур для кровли любой формы.

Далее изготавливают кровельные панели. Для этого применяют фальцепрокатные станки. Оборудование работает с рулонами и листами шириной до 1250 мм, толщиной 0,45 - 0,7 мм. Станки позволяют изготавливать фальцевые замки любых типов.

Производительность специального оборудования оставляет 6,5-7 метров в минуту, на нем можно быстро изготовить комплект покрытия даже для объектов большой площади. Энергопотребление оборудования составляет всего 0,75-1,5 кВт, станки быстро окупаются за счет снижения брака и увеличения скорости производства.

На следующем этапе подготавливают инструменты и расходные материалы, доставляют панели или рулоны на объект, поднимают оборудование и элементы покрытия на крышу. К укладке приступают после монтажа нижних слоев кровельного пирога. Монтаж панелей начинают со стартовой фигуры, далее устанавливают рядовые фигуры, так чтобы фальцы соседних панелей совпали. Затем закрывают швы, обрабатывают места соединений герметиком. Завершает монтаж фальцевой кровли контроль качества соединений, оформление мест примыканий.

Узлы фальцевой кровли
Подкровельная система крепления с помощью кляммеров обеспечивает герметичность кровельного покрытия и учитывает температурную деформацию металла. Один край уложенного листа закрепляется крепёжными изделиями(кляммерами) к обрешётке.
подробнее
Крепление к обрешётке
Крепление рядовых листов кровли к обрешётке:

Крепёжные детали располагаются по краю листа с интервалами 600 мм. При использовании для кровли листов длиной более 10 м необходимо закрепить их к обрешётке плавающими кляммерами, которые обеспечивают герметичность кровли при температурной деформации металла.

Крепление к обрешотке при помощи кляймера

Продольное соединение кровельных панелей осуществляется с помощью герметичного шва - двойного стоячего фальца.

подробнее
Продольный шов
Особенности соеденения кровельных листов:

Поднимать на крышу рекомендуется по одному листу или устанавливать кровельные станки непосредственно на месте монтажа.

Рекомендуется для кровли применять листы длиной, равной длине ската, и таким способом избегать устройства горизонтальных фальцевых соединений.

Рекомендуется применять листы длиной до 10 м. При большей длине необходимо руководствоваться специальными правилами и использовать плавающие кляммера.

Для загибания фальцев используется специальный ручной фальцезакаточный инструмент и фальцезакаточные машинки.

Панель картина фальцевой кровли

Замок двойного стоячего фальца

Существует несколько вариантов выполнения конька металлической фальцевой кровли. Один из основных критериев наличие подкровельной вентиляции.
подробнее
Конек кровли
Устройства конька невентилируемой крыши.
Конек

Примеры устройства конька вентилируемой крыши.

Одно из основных преимуществ металлической фальцевой кровли с двойным стоячим фальцем - минимальное количество горизонтальных поперечных швов.

подробнее
Горизонтальные швы
Технические решения по устройству горизонтальных швов в крышах с разным уклоном.





Кровельный карниз обеспечивает защиту стены от воздействия воды. Правильное устройство карниза необходимо для обеспечения безопасности конструкции всего здания.

подробнее
Карниз
Варианты устройства карниза





Слезник обеспечивает защиту от воды вертикальных плоскостей крыши. При устройстве слезника важно соблюдать технологию сопряжения с другими элементам кровли.

подробнее
Слезники
Варианты устройства слезников





Технические решения слезников вентилируемых крыш

Надёжность и герметичность фальцевой кровли во многом зависит от качества выполнения таких узлов, как примыкания и обходы труб, дымоходов, мансардных окон и т.п.

подробнее
Детали кровель
Устройство дымовых труб, антенн, труб и других подобных деталей



Подоконный отлив обеспечивает гидроизоляцию монтажного пространства между стеной и окном. Качественный подоконник - не только функциональная деталь окна, но и эстетическое решение системы защиты.

подробнее
Подоконник
Пример устройства подоконников



Герметичное устройство ендовы - залог долговечности металлической фальцевой кровли. В зависимости от климатических условий и конструкции крыши существует несколько вариантов устройства ендовы.

подробнее
Ендова
Крепление водоотводных жёлобов и соединение их с рядовыми листами покрова





Оборудование водоотводной системы

Водосточную систему составляют: лоток круглого или прямоугольного сечения с концевыми заглушками, держатели, водосточная труба, воронка, колена, углы, тройники, другие детали.Геометрическую форму и размеры элементов водоотводной системы определяет стандарт РФ. Для оборудования крыш по рулонной технологии могут применяться разные водоотводные системы, разных производителей, соответствующие требованиям упомянутого стандарта.

Парапет - это ограждение кровли, в-основном выполняющее функцию защиты. Окрытия парапета, так же как и фальцевая кровля, выполняются из металла.

подробнее
Парапет
Примеры решения устройства парапетов




Монтаж фальцевой кровли
Помещение кровельного станка и металла в рулонах на кровлю.
Заправка металлической полосы в кровельный станок.
Прокатка панель-картины на кровельном станке.
Резка металла для получения кровельной панели нужной длины.
Укладка панель-картины на готовую обрешётку.
Установка элемента крепления - кляммера.
Крепление кляммера к обрешётке.
Закрытие кровельного шва с помощью фальцезакаточного инструмента.

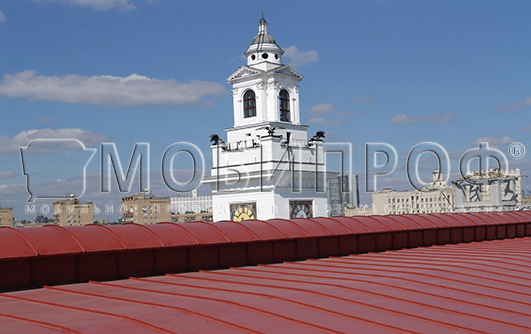

Готовая фальцевая кровля из оцинкованной стали с полимерным покрытием.
